Bloco : Seção/Elevação

Seção / Elevação [TxG2]AnnotativeBloco

- Descrição: bloco dinâmico de cortes e elevações
- Layer:
    ByLayer (Tx-Cort) – gráficos principais
    Tx-0.30 – texto  principal
    Tx-0.20 – texto e gráficos secundários
    Tx-Mask – máscara
- Variações:

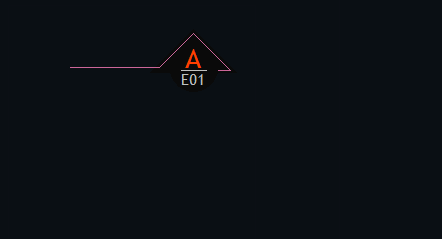

Seção Nº/Folha : seta de identificação, número de folha e linha de corte
Seção Nº : seta de identificação e linha de corte
Elevação Nº/Folha : seta de identificação e número de folha
Elevação Nº : seta de identificação

CorteElevacao
