7 de jan de 2013

Detalhamento:Piso . Textos

Parágrafo StandardAnnotativeText Style

- Descrição: texto em parágrafo
- Fonte: Trebuchet
- Altura: 1.6mm
- Layer:
    Tx-0.20 – objeto

Dimensões ByPlotStyleAnnotativeDimensions Style

- Descrição: conjunto de ferramentas para dimensão (linear, alinhada, contínua, angular e arco)
- Unidade: decimal
- Precisão: 0.0
- Arredondamento: 0.5
- Texto:
    - Estilo: Dimensões
    - Altura: 1.8mm
- Layer:
    Tx-Dims – objeto

Converter Standard AEC Dimension Style

- Descrição: ferramenta para converter cotas tradicionais em linhas de cotas
- Layer:
    Tx-Dims – objeto

PgFrLeader
Quick Leader ByPlotStyleAnnotativeDimensions Style

- Descrição: guia simples com texto
- Guia: linear
- Texto:
    - Estilo: Dimensões
    - Altura: 1.8mm
- Layer:
    Tx-Dims – objeto

Seção / Elevação PagnMtArMnAnnotativeBloco

- Descrição: bloco dinâmico de cortes e elevações
- Layer:
    ByLayer (Tx-Cort) – gráficos principais
    Tx-0.30 – texto  principal
    Tx-0.20 – texto e gráficos secundários
    Tx-Mask – máscara
- Variações:

Seção Nº/Folha :
- seta de identificação, número de folha e linha de corte

Seção Nº
- seta de identificação e linha de corte

Elevação Nº/Folha
- seta de identificação e número de folha

Elevação Nº
- seta de identificação;

Nível [RotlNivlPl]AnnotativeBloco

- Descrição: bloco dinâmico de nível em planta
- Layer:
    Tx-0.30 – texto e gráficos principais
    Tx-0.20 – texto e gráficos secundários
    Tx-Hach – hachura
    Tx-Mask – máscara
- Variações:

Nível
- apenas nível acabado

Acabado/Osso
- nível acabado sobre nível de "osso"

PagnIndc
Indicação de sentido [PagnIndc]AnnotativeBloco

- Descrição: bloco de indicação do início de paginação
- Layer:
    ByLayer (Pg-Indc) – objeto e linhas
    Pg-Hach – hachura
    Tx-Mask – borda
- Variações:

Sentido Único : seta simples



Sentido Duplo
: seta dupla (angulo 90°), inserção de canto

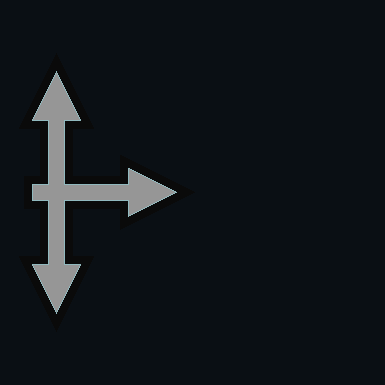

Sentido Triplo : seta tripla (angulo 90°), inserção central


EixoIncA
Inclinação a esquerda [EixoIncB] AnnotativeBloco

- Descrição: indicação de inclinação à esquerda
- Layer:
    Tx-0.20 – objeto, texto e linha

EixoIncB
Inclinação a direita [EixoIncA] AnnotativeBloco

- Descrição: indicação de inclinação à direita
- Layer:
     Tx-Dims – objeto, texto e linha

EixoEsqd
Eixo a esquerda [EixoEsqd] AnnotativeBloco

- Descrição: indicação de eixo com texto a esquerda
- Layer:
    Tx-Dims – objeto, texto e linha

EixoDirt
Eixo a direita [EixoDirt] AnnotativeBloco

- Descrição: indicação de eixo com texto a direita
- Layer:
     Tx-Dims – objeto, texto e linha

EixoSmtA
Simetria [EixoSmtA] AnnotativeBloco

- Descrição: indicação de simetria
- Layer:
    Tx-Dims – objeto e linhas
    Tx-0.20 – texto


Linhas . Preenchimento . Rodapé . Soleira . Hachuras . Detalhes . Rótulos . Quadros . Textos > Forro
