16 de mai de 2017

Detalhamento - Forro . Cortes

ForrGessTabcSp
Tabica simples [ForroGess]TabcSp Bloco

- Descrição: forro de gesso em corte com tabica simples
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

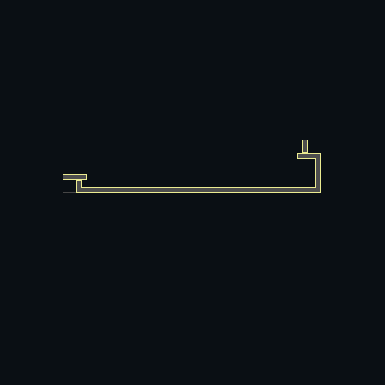

Acabamento: simples, topo, tabicado e cortineiro;



Dimensões
: largura do forro, tabicas e topos;


ForrGessTabcDp
Tabica dupla [ForrGess]TabcDp Bloco

- Descrição: forro de gesso em corte com tabica dupla
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

Dimensões: largura do forro e tabicas;


ForrGessTopo

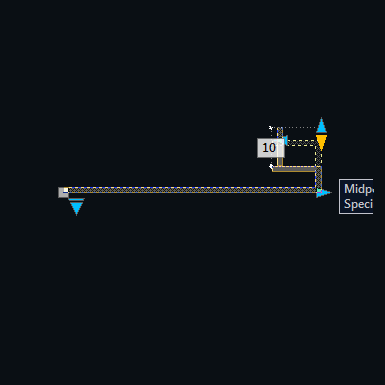

Topo simples [ForrGess]Topo Bloco

- Descrição: forro de gesso em corte sem tabica
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

Acabamento: simples, topo, tabicado e cortineiro;



Dimensões: largura do forro, tabicas e topos;


ForrGessTabcDpDsnv

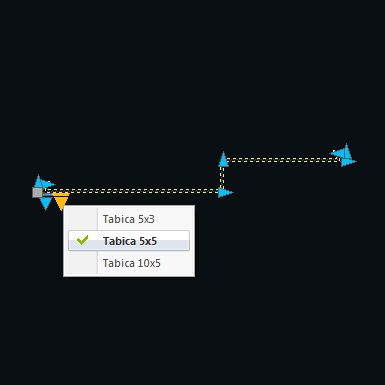

Tabica dupla com desnível [ForrGess]TabcDpDsnv Bloco

- Descrição: forro de gesso em corte com tabica dupla e desnível
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.10 – linhas secundárias
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

Acabamento: simples, tabicado e sanca;




Dimensões: largura do forro, tabicas, desnível e sanca;

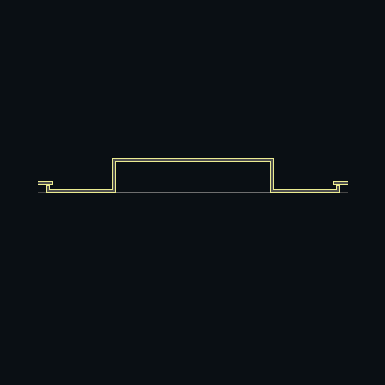

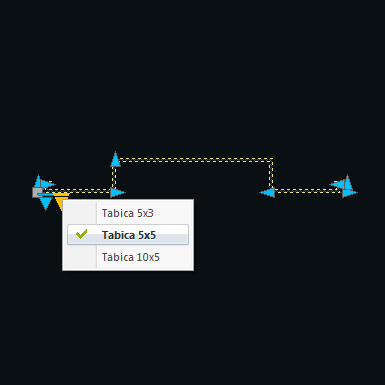

ForrGessTabcDpNich
Tabica dupla com nicho [ForrGess]TabcDpNich Bloco

- Descrição: forro de gesso em corte com tabica dupla e nicho central
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.10 – linhas secundárias
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

Acabamento: simples, tabicado e sanca;




Dimensões: largura do forro, altura, tabicas e sancas;

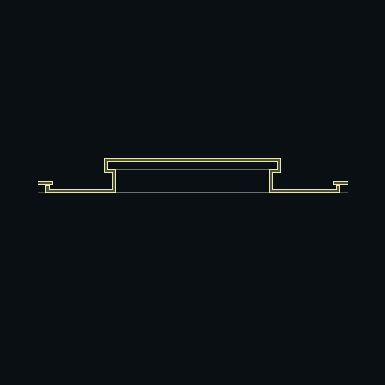

ForrGessTabcDpClrb
Tabica dupla com clarabóia [ForrGess]TbcDpClrb Bloco

- Descrição: forro de gesso em corte com tabica dupla e clarabóia central
- Layer:
    ByLayer (Fr-Forr) – objeto e linhas principais
    Vs-0.10 – linhas secundárias
    Vs-0.05 – linhas secundárias
    Hc-P30% – hachura
- Variações:

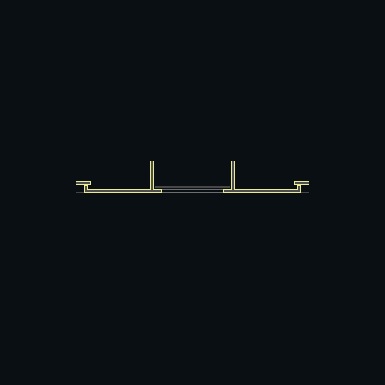

Acabamento: simples, sanca e fechamento;


Dimensões
: largura do forro, altura, tabicas e sancas;


Cortes . Detalhes . Gráficos
