16 de mai de 2017

Detalhamento - Seção/Elevação . Bases

Piso 5cm Elev[Base]5 Bloco

- Descrição: base para representação de elevações com piso acabado a 5cm
- Layer:
    A-Alvn – objeto e alvenaria
    A-Alvn-Hach – hachura da alvenaria
    S-Conc – concreto
    S-Conc-Hach – hachura concreto
    S-Hach – hachura concreto (linhas)
    Vs-0.30 – linha do piso
    Hc-P30% – hachura do piso
    Vs-0.10 – linha do contrapiso
    Hc-P10% – hachura do contrapiso
- Variações:

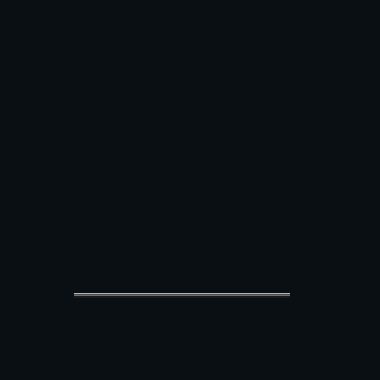

Elementos: paredes (completo, direita e esquerda), inhas e piso;

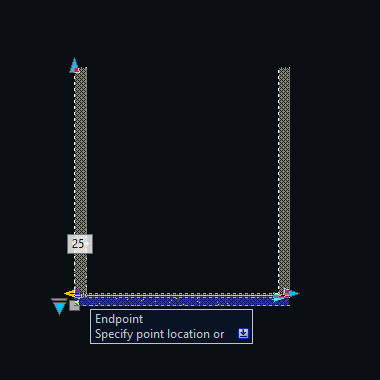

Dimensões: altura, largura e espessuras;

Piso 3cm Elev[Base]3 Bloco

- Descrição: base para representação de elevações com piso acabado a 3cm
- Layer:
    A-Alvn – objeto e alvenaria
    A-Alvn-Hach – hachura da alvenaria
    S-Conc – concreto
    S-Conc-Hach – hachura concreto
    S-Hach – hachura concreto (linhas)
    Vs-0.30 – linha do piso
    Hc-P30% – hachura do piso
    Vs-0.10 – linha do contrapiso
    Hc-P10% – hachura do contrapiso
- Variações: idem Piso 5cm
Piso 5/3cm Elev[Base]5-3 Bloco

- Descrição: base para representação de elevações com piso acabado a 5 e 3cm
- Layer:
    A-Alvn – objeto e alvenaria
    A-Alvn-Hach – hachura da alvenaria
    S-Conc – concreto
    S-Conc-Hach – hachura concreto
    S-Hach – hachura concreto (linhas)
    Vs-0.30 – linha do piso
    Hc-P30% – hachura do piso
    Vs-0.10 – linha do contrapiso
    Hc-P10% – hachura do contrapiso
- Variações: idem Piso 5cm

Base . Acabamento
