16 de mai de 2017

Detelhamento - Seção/Elevação . Acabamento

Reto Rvst [PMT] Bloco

- Descrição: revestimento em faixas com acabamento reto
- Layer:
    ByLayer (Hc-Nrml) – objeto e hachura
    Vs-0.30 – linhas principais
    Vs-0.20 – linhas secundárias
- Variações:

Elementos: piso, meio e teto / direita, centro e esquerda;



Dimensões:
largura, espessuras e altura;

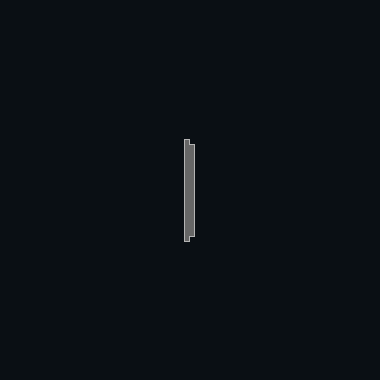

Bit 1x1 Rvst [PMT] Bit Bloco

- Descrição: revestimento em faixas com acabamento em bit 1x1cm
- Layer:
    ByLayer (Hc-Nrml) – objeto e hachura
   Vs-0.30 – linhas principais
    Vs-0.20 – linhas secundárias
- Variações: idem Reto

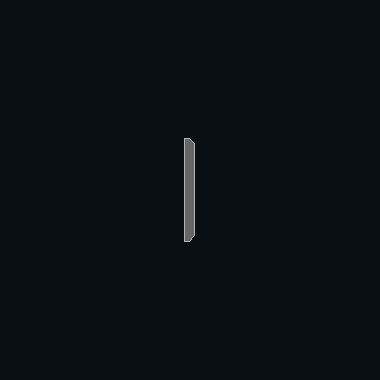

Bizote 1x1 Rvst [PMT] Biz Bloco

- Descrição: revestimento em faixas com acabamento em bit 1x1cm
- Layer:
    ByLayer (Hc-Nrml) – objeto e hachura
    Vs-0.30 – linhas principais
    Vs-0.20 – linhas secundárias
- Variações: idem Reto

Seção Rvst [Base] Bloco

- Descrição: seção de revestimento
- Layer:
    ByLayer (Hc-Nrml) – objeto e hachura
    Vs-0.30 – linhas
- Variações:

Acabamentos: reto, bit, bizote e 1/2 esquadria;



Dimensões:
altura;

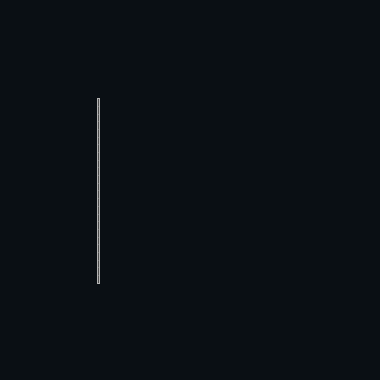

Pastilha 5x5 Rvst [Pstl] 5x5 Bloco

- Descrição: revestimento em pastilha 5x5cm
- Layer:
    ByLayer (Vs-0.30) – objeto e linhas principais
    Vs-0.10 – linhas secundárias
    Vs-0.05 – hachura de preenchimento
    Hc-P30% – hachura da seção
- Variações:

Acabamentos: seções laterais;


Dimensões:
largura e altura;


Base . Acabamento > Piso
