17 de mai de 2017

Layout - Pontos Hidráulicos

RgstFrio
Água fria RgstFrio Block

- Descrição: registro de água fria
- Layer:
    Tx-0.20 – objeto
    Hd-Rgst-Frio – linhas
    A-Mask – máscara
RgstQnte
Água quente RgstQnte Block

- Descrição: registro de água quente
- Layer:
    Tx-0.20 – objeto
    Hd-Rgst-Qnte – linhas
    A-Mask – máscara
RgstMist
Misturador RgstMist Block

- Descrição: misturador (quente/frio)
- Layer:
    Tx-0.20 – objeto
    Hd-Rgst-Frio – linhas
    Hd-Rgst-Qnte – linhas
    A-Mask – máscara
RgstDupl
Duplo RgstDupl Block

- Descrição: registro duplo (quente/frio)
- Layer:
    Tx-0.20 – objeto
    Hd-Rgst-Frio – linhas
    Hd-Rgst-Qnte – linhas
    A-Mask – máscara
EixoEsqd
Eixo esquerdo [EixoEsqd] Bloco

- Descrição: indicação de eixo com texto a esquerda
- Layer:
    Tx-Proj – objeto, linha e texto
EixoDirt
Eixo direito [EixoDirt] Bloco

- Descrição: indicação de eixo com texto a direita
- Layer:
     Tx-Proj – objeto, linha e texto
Ralo
Ralo / Grelha [Piso]Ralo Bloco

- Descrição: bloco para representação de ralos e grlhas
- Layer:
    ByLayer (Vs-0.20) – objeto linhas principais
    Vs-0.10 – linhas secundárias
    Vs-0.05 – hachura
    A-Mask – máscara
- Variações:

Quadrado : ralo quadrado ou retangular (grelha);

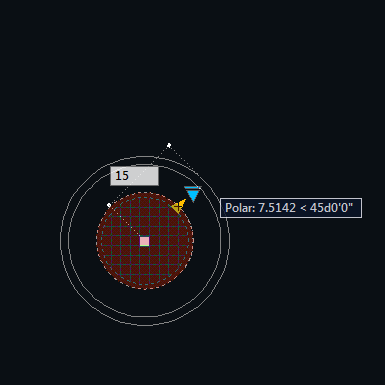

Redondo : ralo redondo;


Ajuste de dimensões :


Seção/Elevação
